S1-1568绝缘电阻测试仪-MEGGER正规授权代理

电压输入范围

S1-568, S1-1068： 90 - 264 V rms, 50/60 Hz, 100 A

S1-1568： 90 - 264 V rms, 50/60 Hz, 200 A

电池

11.1 V, 5.2Ah 符合IEC62133:2003标准(S1-1568 有2个电池)

电池容量

S1-568： 通常情况下能在5 kV，100 MΩ负载下持续6个小时

S1-1068： 通常情况下能在10 kV，100 MΩ负载下持续4.5个小时

S1-1568： 通常情况下能在15 kV，100 MΩ负载下持续4.5个小时

充电时间

深充电2.5小时，正常充电2小时

30分钟快速充电

充电完成后，在 5kV、100 MΩ负载下持续测试1个小时

测试电压

250V, 500V, 1000 V, 2500 V,5000 V, 10000 V, 15000 V, VL

用户自定义测试电压

40 V到1 kV，10 V每步

1 kV到5kV，25 V每步

5 kV到15 kV，25 V每步

输出电压精度

+ 4 %, - 0 %, ±10 V （1 GΩ，0°C 至 30°C)

测试电阻精度

S1-568 10 kΩ 至 15 TΩ

S1-1068 10 kΩ 至 35 TΩ

S1-1568 10 kΩ 至 35 TΩ

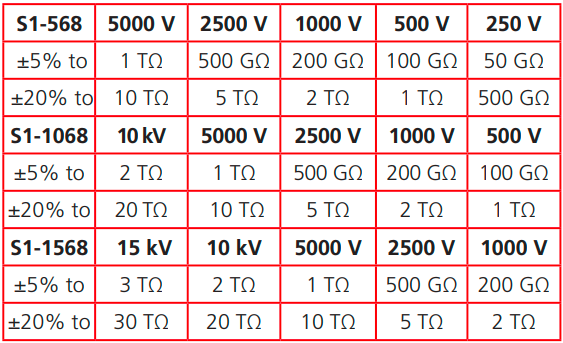

测试电阻精度 (23 °C)

精度由 1 MΩ 至：

屏蔽性能

在100 MΩ负载下屏蔽500 kΩ漏电阻产生1%的测试误差

模拟显示范围

100 kΩ 至 10 TΩ

数字显示范围

10 kΩ 至 35 TΩ

短路电流

6 mA

绝缘警报

100 kΩ 至 10 GΩ

电容充电，电池供电

5 kV， < 2.5 s / μF，10 kV， < 5 s /μF，15 kV， < 6.3 s / μF

电容充电，电源供电

5 kV， < 1.5 s / μF，10 kV， < 2.7s / μF，15 kV， < 4 s / μF

电容放电

5 kV 至 50 V : < 120 ms/μF

10 kV 至 50 V: < 250 ms/μF

15 kV 至 50 V: < 3500 ms/μF

电容范围 （>500V）

S1-568 10 nF 至 25 μF

S1-1068 10 nF 至 25 μF

S1-1568 10 nF 至 50 μF

电容精度 (23 °C)

10 nF 至 10 μF : ±10% ±5 nF

电流测试量程

0.01 nA 至 8 mA

电流测量精度 (23 °C)

所有电压下±5% ±0.2 nA干扰抑制：
S1-568 1200 V至5 kV下8 mA
S1-1068 2560 V至10 kV下8 mA
S1-1568 2800 V至15 kV下8 mA

软件滤波器

4种滤波器选择10 s, 30 s, 100 s, 200 s

电压表量程

30 V 至 660 V ac或dc,45 Hz – 65 Hz

电压表精度

± 3%, ± 3V

计时范围

最大99分59秒,最小15秒

内存容量

11个小时每5s不间断记录

测量领域

IR, IR(t), DAR, PI, SV, DD,升压测试

接口

B型USB，蓝牙

实时输出

USB，1 读数/秒（电压、电流和电阻）

远程控制

通过USB电缆实现环境状况

海拔

S1-568, S1-1068: 3000 m；S1-1568: 4000 m

操作温度

-20 °C 至 50 °C

储藏温度

-25 °C 至 65 °C

湿度

90%RH@40 °C 不凝结

?；さ燃?/span>

IP65（盖子合上时），IP40（盖子打开时）

总体规格

Safety

符合IEC 61010-1

CATIV 600 V 至 3000 m (5 kV, 10 kV型号)

CATIV 1000 V 至 4000 m (15 kV型号)

EMC

符合IEC61326-1标准

大小

285 mm x 181 mm x 315 mm (5 kV & 10 kV型号)
305 mm x 194 mm x 360 mm (15 kV型号)

重量

4.5 kg (5 kV, 10 kV), 6.5 kg (15 kV型号)
