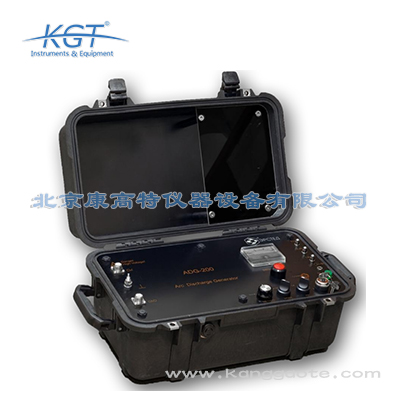

ADG-200-2电弧放电发生器测量方法：
?设备为 10 kV 电力电缆上的高阻故障（没有击穿绝缘）搜索等非破坏性的应用提供了必要条件
?TDR RI-407, TDR-107, TDR-109 采用 电弧反射法 (ARM)
?TDR RI-407, TDR-109 采用 脉冲电流法 (ICE)
| 输出电压范围 | 0 … 10 kV |
| 输出电压水平 | 4 kV, 10 kV |
| 充电模式 |
直接电缆充电 (自动), 用于泄露电流 <10 mA 为内置充电器充电 (手动), 用于泄露电流 >10 mA |
| 内置电容器 | 4 μF / 10kV |
| 内置电容最大储能 | 200 J |
| 燃弧稳定时间 | 1 ms … 10 ms (取决于外部条件) |
| 用于连接 TDR 的低压连接器上允许的最大脉冲电压 |
TDR 连接器: 60 V WAVE 连接器: 120 V TRIG 连接器: 20 V |
| 供电 | 自供电 (电池 ) |
| 一次充电可以释放 “电弧” 次数 | 100 |
| 使用温度 | -20 °C - +40 °C |
| 尺寸 | 520x320x300 mm |
| 重量 | 26kg |
