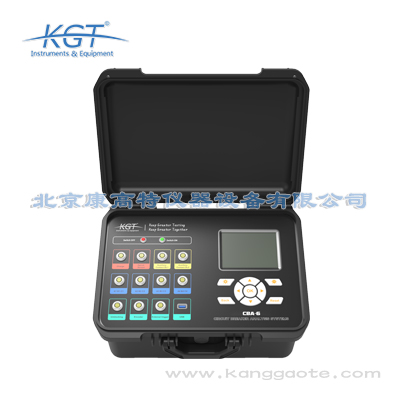

北京康高特 CBA-6 断路器开关机械特性分析仪由康高特自主研发，CBA-6 断路器开关机械特性分析仪仪器可以完成对国内外生产的所有型号金属触头的 SF6 开关、GIS 组合电器、真空开关、油开关的动作特性测试。现在热卖中，如需购买，可通过康高特的客服热线联系我们！
产品功能
仪器可以完成对国内外生产的所有型号金属触头的 SF6 开关、GIS 组合电器、真空开关、油开关的动作特性测试。测试内容包括时间（固有分、合闸时间，同相同期，相间同期）、速度（刚分、刚合速度，*大速度，时间－行程特性曲线）、行程（总行程，开距，超行程，过冲行程，反弹幅值）、合闸电阻、重合闸（每断口的合－分，分－合 , 分 - 合 - 分过程时间；金短时间、无电流时间）、电流（分、合闸线圈的分、合闸电流值、电流波形图）、动作电压。
产品特点
■抗干扰能力强：在变电站等强电磁干扰环境下可稳定、安全的进行测试。
■测试时间短：该设备具有十二个时间测试通道，可以同时测试单相四断口断路器，测试时间仅为其他设备测试时间的二分之一。
■合闸电阻测试功能：具有 6 通道合闸电阻测试功能，测试范围*大至 7000 Ω，可以快速完成合闸电阻测试。
■测试精度高：时间测试精度可达 0.5％读数 ±0.1ms，速度测试精度可达 1％读数±0.1 m/s，并且辅助触点时间测量，可以准确的测量出断路器的金属短接时间。
■现场适用性强：仪器适用于国内外生产的所有型号金属触头的 SF6 开关、GIS 组合电器、真空开关、油开关；加速度传感器、直线行程传感器、旋转传感器、安装极为方便。
■操作简单：主机大屏幕、直透式、背景光液晶，对比度电子调节。全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱。接线更加简便，多断口一次接线即可完成测试。
测试标准
GB50150-2016《电气装置安装工程电气设备交接试验标准》要求，六氟化硫断路器、真空断路器需测量断路器的分、合闸时间 ; 测量断路器的分、合闸速度 ; 测量断路器的分、合闸同期性及配合时间 ; 测量断路器合闸电阻的投入时间及电阻值 ; 测量断路器分、合闸线圈绝缘电阻及直流电阻 ; 断路器操动机构的试验等断路器动作特性试验。
被测物
6kV-500kV 金属触头的 SF6 开关、GIS 组合电器、真空开关、油开关。
应用领域
■电网 ■地铁 ■铁路 ■核电 ■水电 ■风电
■光伏 ■电力检测公司 ■油田 ■石化 ■生产制造企业
成功案例
山东 220kV 西门子 3AQ1EE 断路器图形和文本数据。
| CBA-6 断路器开关机械特性分析仪技术参数 | |||
| 速度 | 量程 | 0.10m/s～20.00m/s | |
| 分辨率 | 0.01m/s | ||
| 误差 | 1%读数±0.1 m/s | ||
| 时间 | 量程 | 5.0ms～16s | |
| 分辨率 | 0.1ms | ||
| 误差 | 0.5%读数±0.1ms | ||
| 同期±0.1ms | |||
| 行程 | 真空断路器 | 量程 | 50.0mm |
| 分辨率 | 0.1mm | ||
| 误差 | 1%读数±1mm | ||
| SF6断路器 | 量程 | 300.0mm | |
| 分辨率 | 0.1mm | ||
| 误差 | 1%读数±1mm | ||
| 少油断路器 | 量程 | 600.0mm | |
| 分辨率 | 0.1mm | ||
| 误差 | 1%读数±1mm | ||
| 合闸电阻 | 量程 | 70000 | |
| 分辨率 | 1Ω | ||
| 电流 | 量程 | 20.00A | |
| 分辨率 | 0.01A | ||
| 输出电源 | DC30～250V数字可调/20A(瞬时工作) | ||
| 绝缘电阻 | >2MQ | ||
| 介电强度 | 电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧 | ||
| 尺寸(L×W×H) | 380mm×300mm×300mm | ||
| 重量 | 10.65kg | ||
| 输入电源 | 220V±10%50Hz±10% | ||
| 大气压力 | 86～106kPa | ||
| 温度 | -10～45℃ | ||
| 湿度 | ≤80%RH | ||
