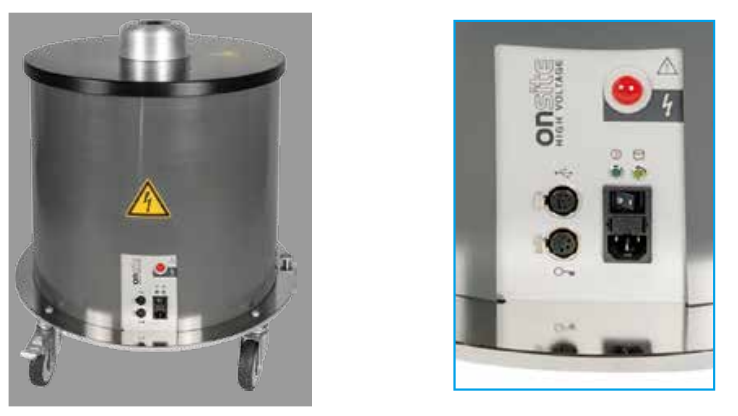

ONSITE电缆阻尼振荡波测试系统可测量配电电缆PD起始电压(PDIV)及PD熄灭电压(PDEV)，同时通过测试电压的衰减振幅，可以很容易地测定电缆介损。
| 高压电缆测试参数/型号 | MV30（适用于30kV电缆） | MV60（适用于10-35kV电缆） |
| 输出测试电压 | 30kVpeak/21.2kVrms | 60kVpeak/42.4kV rms |
| 线圈电感值 | 0.75H | 2.5H |
| 线圈电阻值 | 16Ω | 32Ω |
| 振荡电压频率 | 20-300Hz依照标准，20-1000Hz系统容量 | |
| 高压开关 | LTT | |
| 待测电缆电容范围 | 0.08-5μF | 0.035-5μF |
| 高压充电电流 | 12mA | 6mA |
| 嵌入式系统控制器 | Celeron M, XPE, 2GB闪存 | |
| RAM | 1025MB | |
| 数据采集 | 内置100MHz DAQ, 8位 | |
| 系统重量(不含包装箱) | ＜68kg | 90kg |
| 校正模式 | 自动/手动 | |
| 局放测量量程(IEC标准) |
1pC-100nC, 显示量程：10,20,50,100,200, 500,1000,2000,5000,10000,20000,50000,100000pC |
|
| 局放测量精度 | 1pC | |
| 局放定位功能（频宽） |
150kHz-20MHz典型值，150kHz-50MHz系统容量， 范围宽广，可根据电缆长度自动调整频宽。 |
|
| PD定位精度 | 0.1米 | |
| 介质损耗读值开始电压 | ＞4kV | ＞8kV |
| 全自动PD校正器 | 支持WIFI（可?。?/span> | |
| DAC输出后的直接TDR测量 | 软件套装（可?。?/span> | |
| *小测试电压 | 900V | 2000V |
| TDR校正模式下接头定位 | 内置 | |
| 介损测量范围 | 0.1%-5% | |
| 控制操作 | WLAN 802.11g | |
| 操作界面 | 笔记本电脑远程控制 | |
| 分析软件 | DAC诊断软件包：全面的查看处理、分析及报告DAC测量数据 | |
