各种接地型式的适用范围

        摘  要：低压系统接地型式以拉丁字母作代号，本文介绍TT系统、IT系统、TN-C系统、TN-S系统等接地型式的适用范围。

        关键字：TT系统 IT系统 TN-C系统 TN-S系统 适用范围

一、低压系统的接地型式
        低压系统接地型式以拉丁字母作代号，其意义如下：

        *个字母表示电源端与地的关系：
          T－电源端有一点直接接地；

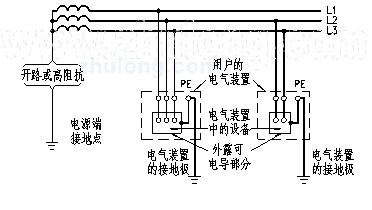

          I－电源端所有带电部分不接地或有一点通过高阻抗接地。

        第二个字母表示电气装置的外露可电导部分与地的关系：

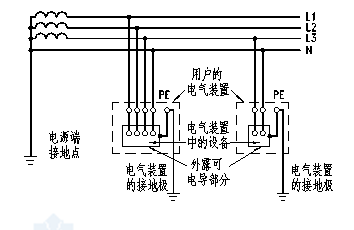

          T－电气装置的外露可电导部分直接接地，此接地点在电气上独立于电源端的接地点；
          N－电气装置的外露可电导部分与电源端接地点有直接电气连接。

        之后的字母用来表示中性导体与?；さ继宓淖楹锨榭觯?/span>
          S－中性导体和?；さ继迨欠挚?；
          C－中性导体和?；さ继迨呛弦坏?。

二、TN系统
        电源端有一点直接接地，电气装置的外露可电导部分通过中性导体或?；さ继辶拥酱私拥氐?。

        根据中性导体和?；さ继宓淖楹锨榭?，TN系统的有以下三种型式：

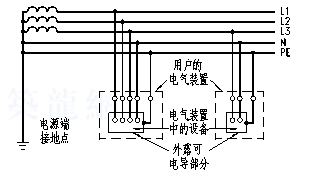

          a) TN－S系统：整个系统的中性导体和?；さ继迨欠挚模?-1）。

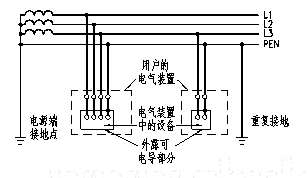

          b) TN－C系统：整个系统的中性导体和?；さ继迨呛弦坏模?-2）。

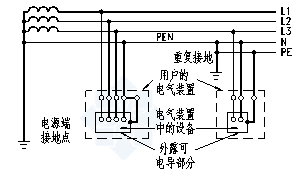

          c) TN－C－S系统：系统中一部分线路的中性导体和?；さ继迨呛弦坏模?-3）。
