更小的体积、更多的功能——变压器及变电站测试系统TRAX

变压器作为电网中*为昂贵的设备之一，是电力运行设施中不可缺少的一环，主要用于输配电系统，而且还能广泛的用于电气控制领域、电子技术领域、测试技术领域及焊接技术领域等。

变压器检测到底有哪些？

在电测领域，对变压器进行测试以便对其状态进行判断，发现初期潜在的隐患是非常重要的。测试的目的是确保变压器的安全运行，将停电的可能性降至*低。变压器的维护管理过程中，都需要做哪些检测项目呢？

根据GB50150-2016电气装置安装工程电气设备交接试验标准，电力变压器的试验项目，应包括以下内容：

1，绝缘油试验和SF6气体试验；

2，测量绕组连同套管的直流电阻；

3，检查所有分接的电压比；

4，检查变压器的三相接线组别和单相变压器引出线的极性；

5，测量铁心及夹件的绝缘电阻；

6，非纯瓷套管的试验；

7，有载调压切换装置的检查和试验；

8，测量绕组连同套管的绝缘电阻、吸收比或极化指数；

9，测量绕组连同套管的介质损耗因数与电容量；

10，变压器绕组变形试验；

11，绕组连同套管的交流耐压试验；

12，绕组连同套管的长时感应耐压试验带局部放电测量；

13，额定电压下的冲击闸合试验；

14，检查相位；

15，测量噪音。

MEGGER与变压器检测

以上*是变压器维护管理中经?；嵊龅降募觳橄钅?，不同的项目对应的设备仪器也不一样。对于一套完整的检测，操作者往往需要众多的检测仪器，大量的仪器不仅在携带上是一种极大的负担，同时不同仪器都有自己的用法，操作上也给使用者带来了巨大的压力。

作为国际化的电力测试设备制造商，Megger公司早已在仪器的测试功能上做到了更好，同时Megger也注重到客户在实际使用中的操作难度。针对繁琐的变压器测试仪器给客户的压力，Megger从众产品系列中挑选了*好的几款，为它们增加了更多强大的功能，提高了它们的智能便捷性，并且智能的集中到*仪器中——它的名字叫TRAX。

TRAX 为各种不同的需求而生

智能结合、一台仪器

TRAX的诞生并不是几款仪器机械的拼凑，而是将多种仪器智能化的结合，从而得到的*多功能设备。TRAX提供了变压器测试完整的解决方案，同时也包含了一些变电站所需的测试功能，目的*是能够*终取代各种功能单一的仪器，从而解放使用者的巨大操作压力。

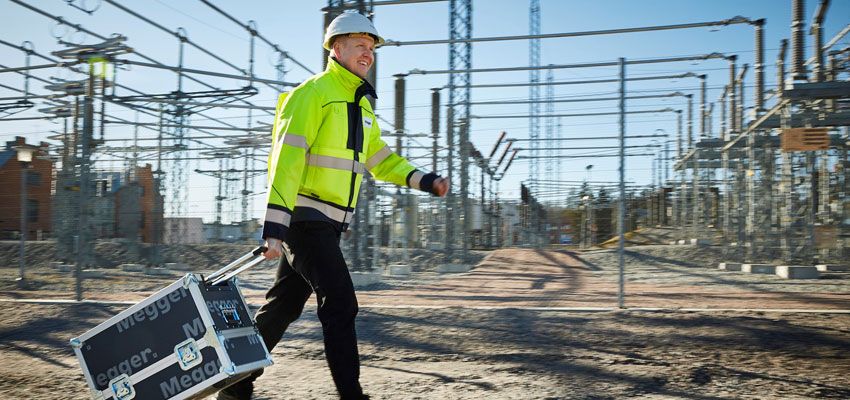

便携性是TRAX在设计时已考虑到的方面，TRAX没有任何部件重量超过32 kg。TRAX可以装在一个便携的运输箱中从而随身携带，这对于需要执行跨国任务的测试人员来说可以节省数周的物流时间以及数额巨大的物流费用。与此同时,它的性能却不输给的现场测试设备。TRAX 的变压器测试功满足上大多数的标准和规程 (如IEC、ANSI、CIGRE等) 的要求。同时TRAX从诞生之初*具备多种语言。无论进行何种测试，都能确保测试报告是按您需要的语言呈现。

易学易用、*软件

TRAX的用户界面结构是由各种*立的应用程序组成的，每个*立的应用程序使仪器能够快速、简单地执行各种特定的测试，如绕组电阻测试、变比测试、阻抗测试、?；げ馐砸约岸下菲鞑馐?。在没有进行任何设置的情况下，只需连接被测试品，设置测试电压和电流，*可按下开始键进行测试。TRAX的软件非常直观，几乎不需要花什么时间去学习，可为用户节省时间和成本。如果需要帮助，用户可按下配置按键。此时TRAX*会弹出接线图和测试序列表。人机界面还能够实现完全的手动控制，从而使用户可以根据特定的测试进行自定义设置，如发生源设置、测量通道设置、测量值计算公式设置以及结果的显示格式设置。

不同需求、一同满足

1.直流电阻测试功能和分接开关测试功能

– 100 A 测试电流 / 50 V 测试电压

– 优化的消磁功能

– 分接开关控制器

– 动态电阻测试

2.高压变比测试 (250 V 和2200 V 输出)

3.适用于3相 / 6绕组测试的开关单元 (选配)

4.12 kV介损测试

– 智能温度校正

– 自动电压相关性探测

5.电流互感器和电压互感器测试

6.三相断路器分析仪

– 主触头和电阻触头测试

– 自动电池电压和线圈电流测试功能

– 行程测试

7.低压断路器计时测试

8.继保设备测试

9.计时功能

10.相位计

11.接地电阻测试

12.四个大功率万用表通道

13.示波器
