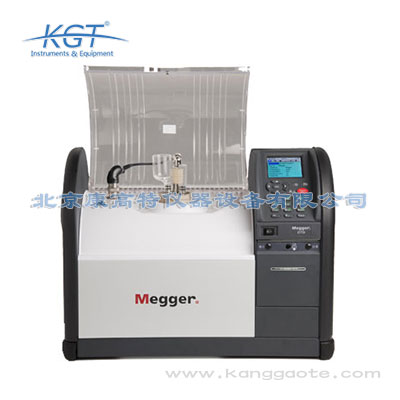

OTD绝缘油介损测试仪简介：
?Oil Tan Delta（油介损，简称 OTD）是实验室仪器，用于测量绝缘油的介损、电阻率和相对介电常数。
?这些测试能让用户更好地掌握绝缘油的整体质量，并指示是否存在污染。
?Megger公司为OTD开发的各项功能可确保更大限度地提高实验室的工作效率。
?微处理器控制的电感应加热器使整个容器内的温度保持一致，符合IEC 60247标A准的要求；而冷却方面，通过风扇有效地缩短容器冷却时间。
?OTD的温度测量量程是 10 oC至 110oC，*度为 ±1oC?？缮柚梦诓馐灾霸と?。
?OTD配备自动排油装置，无需移动油容器。
?用户安全至上，考虑到这一点，Megger设计了两路带裕量的独立式高电压切断电路。如果因任何原因用户需要中止测试，按下任何一个按键即可立即终止测试并切断高电压。
?容器组件的设计更大程度地提高了注油速度，更大限度减少了湍流并避免了空气混入。容器只有 32 个组件，易于拆装。
?使用校准检查器，可以执行快速测量检查，以验证介损、电阻率和介电常数测量值。通过授权服务中心的现场校准服务，可在必要时调整测量值并更大程度地缩短?；奔?。
?OTD还可存储多达 6 个额外的用户自定义测试序列。仪器与Megger 资产和数据管理软件Power DB Lite 免费绑定在一起，它是下载数据和打印结果的理想工具。
OTD绝缘油介损测试仪特点：
?全自动标准测试及用户自定义测试-遵循所有国际标准
?集成的测试容器加热及冷却系统
?高效的注油装置和集成的自动排油装置
?IEC 60247 创新型测试容器 - 易于组装和清洁
?设备可存储多达 50 个记录并可将记录下载至 PC
?小巧轻便（22 千克/48.5 磅）
OTD测试套件预装了16个标准测试序列，以支持一系列国际标准。
?IEC 60247:2004；
?IEC 61620:1998；
?ASTM D924-08；
?ASTM D1169:2002；
?BS 5737:1979；
?JIS C2101:1999；
?VDE 0380-2:2005_01；
?IS 6262:1971；
?IS 6103:1971；
Tan Delta
测试范围
1x10-6 up to 4
分辨率
1x10-6
精度
± 1% reading ± 1 x 10-5
相对介电常数
测试范围1 up to 30
分辨率
0.01
精度 ± 0.5%
电阻率测量
范围
2.5 MΩm up to 100 TΩm
分辨率
0.01
测试温度
范围
10 °C - 110 °C
分辨率 0.1 °C
精度 ± 1 °C
测试电压
AC 范围
500 V - 2000 V
55 Hz
DC范围
125 V - 500 V
准矩形方波
100 V 0.3 Hz
分辨率
1 V
精度
±2% ±1 V
100 V - 240 V
50 Hz - 60 Hz
300 VA
结果频率
tan ? (Sin) 40 Hz - 65 Hz
Quasi 100 V 0.3 Hz
环境规格
操作温度范围
0 °C - 50 °C (32 °F - 122 °F)
存储温度范围
-20 °C - 55 °C (4 °F - 131 °F)
90% non-condensing
580 x 420 x 290 mm
(22.8 x 16.5 x 11.5 inch)
测试单元
电容范围
70 pf (± 3 pf)
2.7 kg (5.9 lb)
316L 不锈钢/石英玻璃
有关精度值的详细测量范围和环境条件，请参阅用户指南。
5 GΩ, 500 MΩ, 50 MΩ, 5 MΩ
±1%
电容
200 pF ±1%
Tan Delta 精度
±2% from calibrated value
相对介电常数精度
±1% from calibrated value
电阻率准确度
±1% from calibrated value
操作温度范围
+15 oC - +30 oC
存储温度范围
-20 oC - +50 oC
< 60% RH
-
