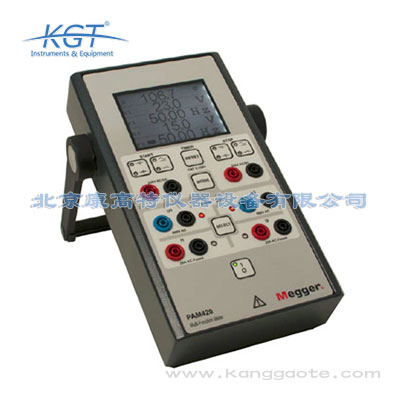

| 技术参数PAM420 | |
| 仅在额定电压电流参数下、环境温度为+25°C,(77°F)下适用 | |
| 环境 | |
| 应用领域 | 高压变电站及工厂环境 |
| 温度 | |
| 操作 | -10°C 到 +50°C (14°F 到 +122°F) |
| 存储及运输 | -40°C 到 +70°C (-40°F 到 +158°F) |
| 湿度 | 5% – 95% RH, 非冷凝 |
| 海拔 | 海拔< 2000 m |
| CE 标志 | |
| EMC | 2004/108/EC |
| LVD | 2006/95/EC |
| 一般 | |
| 测量安全等级 |
CAT III 500 V CAT IV 300 V |
| 防护等级 | IP21 |
| 电池 | 可充电电池 |
| 供电电源 | 100 – 240 V AC, 50 / 60 Hz |
| 电源设配器输出电压 | 9 V DC |
| 输出接口 | ? 5.08 mm with ? 2.54 centre pin (+) |
| 功耗 | 10 W (最大) |
| 尺寸 | |
| 仪器 | 260 x 140 x 55 mm (不含把手)(10.2” x 5.5” x 2.2”) |
| 运输箱 | 390 x 300 x 140 mm(15.4” x 11.8” x 5.5”) |
| 重量 |
1.2 kg (2.6 lbs) 3.5 kg (7.7 lbs) 含所有配件 |
| 测试线 |
黑 2 x 2 m (6.6 ft), 2.5 mm 2 红2 x 2 m (6.6 ft), 2.5 mm 2 |
| 显示屏 | 数字显示屏，带背光 |
| 测量选项 | |
| 电流 – 输入 I1 和 I2 | |
| 测量安全等级 |
CAT III 500 V CAT IV 300 V |
| 输入范围 | 0 – 25 A AC |
| 不精确度 | 读数的0.5% |
| 分辨率 | 0.1 A |
| 防护 | 内置25 A 保险丝 |
| 电压 – 输入 U1 和 U2 | |
| 测量安全等级 |
CAT III 500 V CAT IV 300 V |
| 输入范围 | 0 – 500 V AC RMS |
| 不精确度 | 读数的0.15 % + 量程(± 0.15 V)的0.03% |
| 分辨率 | 0.1 V |
| 相角 | 0 – 359.9°(2 – 500 V and 0.15 – 25 A) 范围 |
| 相角测量类型 | 电流-电流, 电压-电压 ，电流-电压 |
| 波形 | Sinusoidal |
| 分辨率 | 0.1° |
| 不精确度 |
±0.5° at >10% 电压/电流范围 ±1° at 2 – 10% 电压/电流范围 ±2° at 1 – 2% 电压/电流范围 |
| 频率 | |
| 注意: 仅测量电压部分的频率 | |
| 范围 | 15 – 75 Hz |
| 不精确度 | 0.10% |
| 分辨率 | 0.01 Hz |
| 计时器 | |
| 测量防护等级 | CAT II 250 V |
| 范围 | 0-999.999 s |
| 分辨率 | 1 ms |
| 不精确度 | ±0.02% + 2 数字 显示值 |
| 最大输入电压 | 250 V AC / DC |
| 输入消除抖动 | 1 ms |
