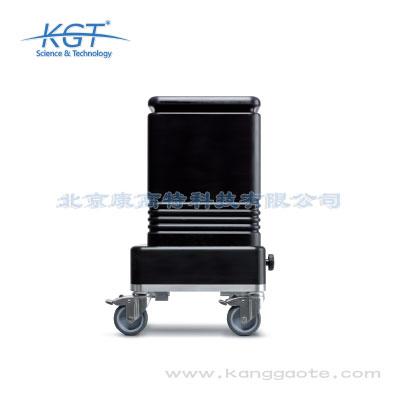

                  PD30-E局部放电诊断系统

                  PD30-E局部放电诊断系统
                  PD30-E局部放电诊断系统

                  联系方式:010-68460051
                  Tel:13520131150

                  立即询价
                  • 产品详情
                  • 技术参数
                  • 相关产品
                  • 相关文章
                  PD30-E局部放电诊断系统简介:
                  ?此外,根据标准IEEE.2-2013和IEC 60270要求,PD30-E设备还可通过添加TD???,进行介质损耗的测量。
                  ?同时PD30-E设备轻巧便携,现场操作十分方便。

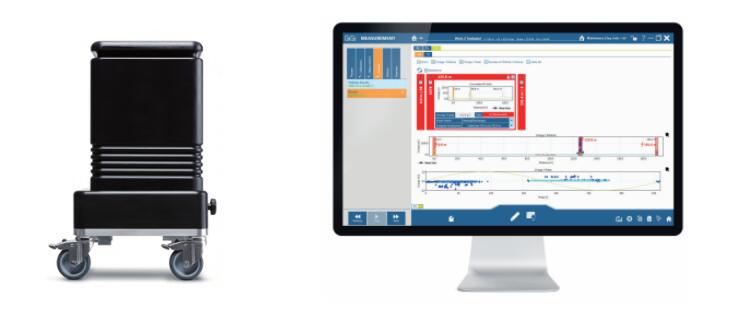

                  PD30-E局部放电诊断系统

                  PD30-E局部放电诊断系统应用领域:
                  ?电网公司配网电缆
                  ?高铁及地铁电缆
                  ?电缆厂
                  ?电缆安装公司
                  ?电力科学研究院

                  PD30-E局部放电诊断系统特点:
                  ?波形
                  符合IEEE 400.2-2013描述的*用来测试诊断局部放电(PD)。也可添加TD???,来测量介质损耗。

                  ?局放映射
                  在总电缆长度上呈现局放位置,能够对局部放电的*定位,识别电缆绝缘,端子和接头局放的*位置

                  ?强大的软件b2Suite®
                  综合控制和诊断软件b2Suite®使诊断过程十分简单,操作员可按引导逐步完成整个测试流程。

                  ?TE相位分辨率(局放模式)
                  对故障类型进行分类,对不同的局放类型一目了然。

                  ?*地局放算法
                  b2Suite®区分有效和无效的PD信号,然后将它们分开。这有助于用户轻松解释测试结果。

                  ?数据库
                  通过综合的b2Suite®数据库可轻松分析和评估PD测量结果。 用于归档测量的快速搜索功能和测量结果。

                  ?测试时间短
                  基于b2hv系列设备进行局放测试时,只需要15分钟便可完成一次诊断检测并生成相应的诊断报告。

                  ?双滤波器
                  设备具有数字和模拟滤波器,测试结果更准确。

                  ?寄生频率显示
                  可显示寄生频率带通和带阻,防止寄生振荡的产生。
                  局部放电诊断(PD)
                  输入电压 110 - 240V AC, 50/60Hz
                  工作电压 正弦波:1 - 24 kV rms / 34 kV peak
                  频率:0.01 … 0.1 Hz in steps of 0.01 Hz (default 0.1 Hz) - auto frequency
                  高压耦合电容器 电容:~ 1 nF
                  尺寸/重量:L 300 x W 250 x H 486mm 29 kg
                  高压滤波器 电容:~ 4 nF
                  尺寸/重量:L 300 x W 250 x H 486mm 29 kg
                  过滤 数字 & 模拟
                  速度范围(v / 2) 10 - 150 m/μs
                  测试范围 100 km
                  PD背景级别 < 10 pC
                  PD定位精度 1%
                  PD分辨率 0.1 pC | 0.1 m
                  采样率 125 MHz (Version 2 - 200 MHz)
                  输入阻抗 10 kΩ / 50 pF
                  带宽 100 MHz | Analog Filter
                  信号放大 0 - 52 dB (1 channel) | 0 - 72 dB (2 channel)
                  环境条件
                  存储
                  运行

                  - 20°C to + 65°C
                  - 5°C to + 45°C
                  可扩展的介质损耗诊断系统 (TD30)
                  操作电压 正弦:1 - 23 kV rms
                  频率:0.1 Hz ; 0.01 to 0.09 Hz 1
                  介质损耗测试 分辨率:1 x 10 -6
                  精度:± 1 x 10 -4
                  电压测试 分辨率:0.1 kV rms
                  精度:0.5%
                  电流测试 分辨率:1μA rms
                  精度:0.5%
                  负载范围 标准 500 pF to 10 μF
                  重量和尺寸 3kg
                  控制和诊断软件b2Suite®
                  特征 ? 0,1 Hz PD和TD诊断(主机选配内置TD可同时诊断)
                  ? PD诊断的自动或手动模式
                  ? 指导诊断流程
                  ? 综合数据库
                  控制 b2 VLF主机控制,PD和TD诊断
                  测量 电缆长度与PD活动,PD位置,PD映射,背景噪声,PD幅度,正弦波显示,PDIV和PDEV等...
                  系统要求 MS Windows 7 / 8, 64 Bit 操作系统
                  供货范围 根据用户所选配置可包含:校准器,高压电缆,电源和接地电缆,电晕屏蔽,运输箱(2),b2套件软件(1个许可证),操作手册,
                  选配 数据库 , P C , V LF主机
