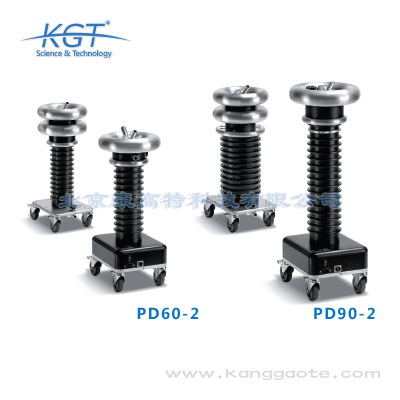

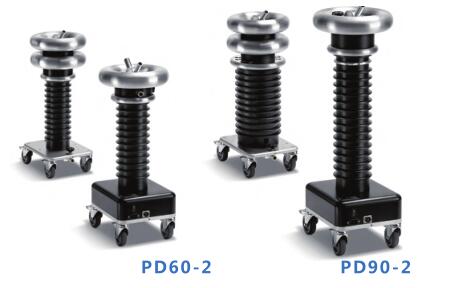

| 局部放电诊断 (PD) | PDTD60-2 | PDTD90-2 |
| 输入电压 | 110 - 240V AC, 50/60Hz | 110 - 240V AC, 50/60Hz |
|
工作电压 正弦波 频率 |
1 - 44 kV rms / 62 kV peak 0.01 … 0.1 Hz in steps of 0.01 Hz (default 0.1 Hz) - auto frequency |
1 - 64 kV rms / 90 kV peak 0.01 … 0.1 Hz in steps of 0.01 Hz (default 0.1 Hz) - auto frequency |
|
高压耦合电容器 电容 尺寸/重量 |
~ 1 nF L 330 x W 280 x H 730 mm / 20.7kg |
~ 1 nF L 330 x W 280 x H 870 mm / 24.7 kg |
|
高压滤波器 电容 尺寸/重量 |
~ 1 nF L 300 x W 280 x H 720 mm / 19.9 kg |
~ 1 nF L 300 x W 280 x H 720 mm / 19.9 kg |
| 过滤 | 数字 & 模拟 | |
| 速度范围（v / 2） | 10 - 150 m/μs | |
| 测试范围 | 100 km | |
| PD背景级别 | < 10 pC | |
| PD定位精度 | 1% | |
| PD分辨率 | 0.1 pC | 0.1 m | |
| 采样率 | 125 MHz (Version 2 - 200 MHz） | |
| 输入阻抗 | 10 kΩ / 50 pF | |
| 带宽 | 100 MHz | Analog Filter | |
| 信号放大 | 0 - 52 dB (1 channel) | 0 - 72 dB (2 channel) |
|
环境条件 存储 运行 |
-20°C to + 65°C - 5°C to + 45°C |
|
| 介质损耗诊断系统 (TD) | ||
|
操作电压 正弦 频率 测试范围 |
1 – 44 kV rms / 62kV peak 0.1 Hz - 0.01 to 0.1 Hz 1 0.1 Hz - 0.01 to 0.1 Hz 1 |
1 – 64 kV rms / 90 kV peak 0.1 x 10 -3 - 999 x 10 -3 0.1 x 10 -3 - 999 x 10 -3 |
|
介质损耗测试 分辨率 精度 |
1 x 10 -6 ± 1 x 10 -4 |
1 x 10 -6 ± 1 x 10 -4 |
|
电压测试 分辨率 精度 |
0.1 kV rms 0.50% |
0.1 kV rms 0.50% |
|
电流测试 分辨率 精度 |
1μA rms 0.50% |
1μA rms 0.50% |
| 负载范围 标准 | 500 pF to 10 μF | 500 pF to 10 μF |
| 重量和尺寸 | 并入PD耦合电容器 | 并入PD耦合电容器 |
| 控制和诊断软件b2Suite® | ||
| 特征 |
? 0,1 Hz PD和TD同时诊断 ? PD诊断的自动或手动模式 ? 指导诊断流程 ? 综合数据库 |
|
| 控制 | b2 VLF主机控制，PD和TD诊断 | |
| 测量 | 电缆长度与PD活动，PD位置，PD映射，背景噪声，PD幅度，正弦波显示，PDIV和PDEV等... | |
| 系统要求 | MS Windows 7 / 8, 64 Bit 操作系统 | |
| 标配 | 单位（两部分），校准证书，高压电缆，电源和接地电缆，电晕屏蔽，运输箱（2），b2套件软件（1个许可证），操作手册，数据库 | |
| 其他可选 | 电脑，VLF（0.1 Hz）主机（电压源） | |
