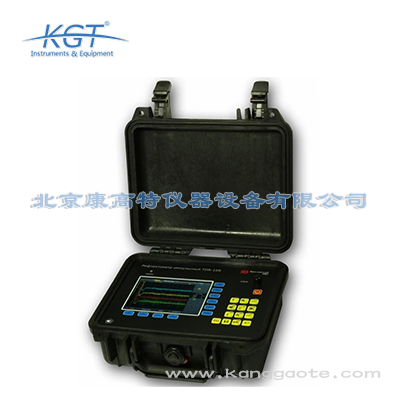

TDR-109电缆故障定位仪适用范围：
?电力电缆
?架空线路
?信号和控制电缆
?通讯电缆
?计算机网络
?电视和收音机电缆
?确定制造，储存和交易过程中的电缆长度
TDR-109电缆故障定位仪特点：
?应用*现代的电缆故障预定位方法：TDR，弧反射法 (ARM)，电压波(衰减法)，电流波(ICM)
?3线输入连接三相电缆
?5.7 " 彩色TFT-LCD 显示屏，分辨率 640x480
?显示所有测量通道的波形(6 个波形)
?非易失性存储器 - 至少存储1000个波形，*多同时比较6个波形
?减法模式仅显示波形差异
?*大测量范围 - 128 km
?通过增加脉冲幅度（开路时U2 = 86 V）进行检测，以便在高衰减电缆上工作
?实时测量
?两个光标测量系统
?可以对反射图的任何部分进行详细审查 - 多重变焦的功能
?异步噪声抑制
?间歇性故障检测模式 - “捕获”功能
?内置速度因数表，*多300个值
?USB闪存驱动器，用于波形库和VOP库存档，还可以从USB闪存中将库恢复到设备内存
?防护等级IP67
| 子距离测量范围 | 0 -62.5 m, 0 -125 m, 0 -250 m, 0 -500 m; 0 -1000 m, 0 -2000 m, 0 -4000 m, 0 -8000 m, 0 -16000 m, 0 -32000 m, 0 -64000 m, 0 -128,000 m |
| 距离仪器误差 | 子范围的 0.01% - 0.2% ( 12.5 cm - 8 m @ VOP = 60%) |
| 有效采样率 | 800 MHz |
| 阻抗范围 | 20 Ω - 600 Ω |
| 探头脉冲持续时间 | 10ns - 100s |
| 探头脉冲幅度 |
U1 - 不少于18V U2 - 不少 86V |
| 灵敏度 | 优于 1 mV |
| 动态范围 | 80 dB |
| 速度因数的设定范围 | VOP = 33.3% ... 99.9% (步长0.01%) |
| 延时调整范围(ARM) | 0 - 50 ms (步长 0.2 ms) |
| 同步 (ARM) |
TDR输入 TRIG输入 |
| 存储 |
波形库最多1000个波形 电缆库最多300根电缆 |
| 特殊模式 |
减法模式，只显示差异 对比模式，可追踪内存数据进行对比 通过USB交换数据 捕获模式 |
| 电池持续使用时间 | 最少 8 h |
| 接通电源仪器连续使用时间 | 无限制 |
| 尺寸 | 70x246x124 mm |
| 使用温度范围 | -20 °C - +40 °C |
| 重量（带电池） | 不超过 2.5 kg |
