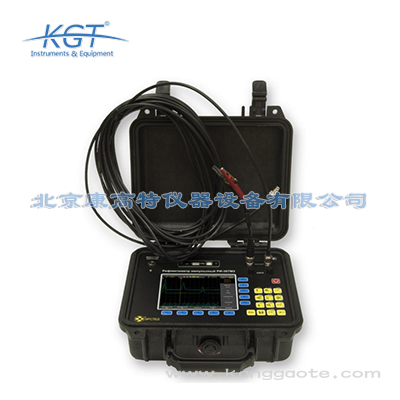

TDR RI-307M3高精度电缆故障定位仪

TDR RI-307M3高精度电缆故障定位仪特点：

?仪器误差 3 cm(@ VF = 1.499) -将有效采样率增加到 3.2 GHz
?改善反射仪结果图细节– 新款接收器允许扩展带宽
?测量范围扩大- 15 m - 32 km: 两个额外的 "短" 范围15 m 和 30 m ，以提高近端测量的效率
?脉冲宽度范围大(10 ns - 50 ?s) 允许操作员选择*佳分辨率和衰减重叠的仪器。在衰减很小的近距离范围内，短脉冲能提供更好的分辨率，在衰减很大的远距离范围内，必须设置较长的脉冲宽度
?平均1 ... 128 次有效抑制异步
?两个并行物理通道可以实时检测线路差异，无需存储到内存再读取分析

TDR RI-307M3高精度电缆故障定位仪优点：
?彩色 TFT 显示屏 5.7 英寸，分辨率 640 × 480 ，视角宽，便于操作，测量结果可视化
?可同时显示高达 5 个波形，允许设备同时显示两台仪器输入的波形和三条内存卡读取的波形
?直接测量控制可快速清晰地控制测量参数，无需在菜单之间切换浪费不必要的时间?
?双光标测量系统可测量电缆路径任意两点之间的距离 - 设备显示到*光标和第二光标的距离，以及他们之间的距离
?自动存储测量参数- 仪器关闭时（通过按关机按钮或定时自动关机），测量参数自动存储到内存中
?放大镜此功能允许查看 15 m - 32 km 范围内分辨率为3cm 的轨迹；还可以在此范围内滚动放大镜窗口
?"差异" 模式用于检测不同反射图的差异，可应用于检测两台仪器的图像波形差异，和任意组合的实时或来自存储器的波形差异
?"Cross Talk" 模式用于determine the points of entanglement of pairs in couplings
?"捕获" 模式用于检测时间不稳定故障 ("闪烁" 缺陷) - 仪器在该模式下，屏幕可累积任意长时间的反射图，因此不会错过短事件
?可估算线路阻抗，精度约为 5%
