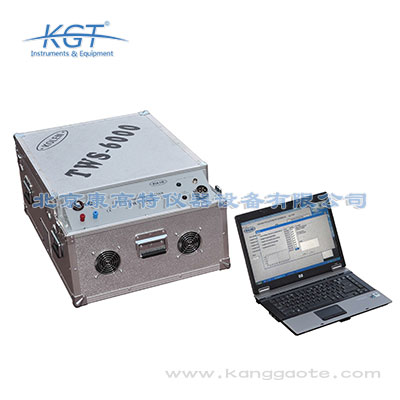

TWS系列高速直流断路器测试仪

TWS系列高速直流断路器测试仪

TWS系列高速直流断路器测试仪

品牌：KOLEN
分类：断路器在线检测设备
应用领域：
测试对象：
国际标准：
国家标准：

联系方式：010-68460051
Tel：13520131150

立即询价

TWS系列高速直流断路器测试仪简介：
?TWS测试仪设计用于测试安装在牵引变电站的高速直流断路器（HSCBs），电流高达6000A。
?测试在现场进行，无需断路器运送到实验室。
?电子式TWS 测试仪是一种便携式电力测试设备，其能够产生极大值达6000或3000A的电流脉冲，用于检查HSCB 电流调节功能并测量非常低的电阻，例如，接触电阻。
?根据执行的测试类型，电流的脉冲持续时间从几百毫秒到两秒不等。通过电阻的序列切换来实现被测电路中的电流整形。来源是一个充电的大容量超级电容器。

TWS系列高速直流断路器测试仪特点：
?将脉冲测试电流整形至6000/3000A，可进行电流设定值测量
?对断路器的性能进行测量，电流可以达到电流设定值的100％
?HSB关断时间测量，电流可以达到电流设定值的的120％
?测量电阻功能，从1uΩ到250uΩ
?自动诊断可能存在的问题，具备电流整形?？?/span>

TWS系列高速直流断路器测试仪专为以下设计
?公司运行中的高速断路器，修理或维护调整后等测试其性能的用途。
?高速断路器的生产商，用于测试技术产品线终端的成品参数。
?管理启动功能，数据注册，起草报告等均由计算机执行。
?软件提供操作员和测试人员之间的通信，允许输入数据并跟踪进度和测试结果。
?测试过程中的电流以图形显示在计算机屏幕上以便于分析。
?当重要或必要时，会显示对命令或结果的附加注释，使测试仪的操作变得简单。
?测试结果存储在计算机内存中，可以打印并用于准备测试报告。
?TWS 的主要优势之一是其230V / 50 H z 单相电源和相对较低的功耗（2 kVA）供电。
?它可以在任何工厂中毫无困难地使用测试仪。
?比较来看，从230V/50Hz线直接供电至6000/3000A直流电（无超级电容器）的转换器需要大约60/30kVA电源盒。

TWS系列高速直流断路器测试仪

TWS系列高速直流断路器测试仪

?HSCB 测试仪TWS 的框图：
?PS - 电源， PC - 电脑，
?WS - 正在测试的HSCB， BSC - 一组电容器，
?PT - 整流器， VR - 可变电阻器，
?PP - 电流转换?？?， uP - 微控制器，
?DR - 用于可变电阻器的晶体管的驱动器，
?T1， T2， ... Tn - 晶体管开关，
?PE - 用于电子零件的电源，
?U-， U + - 触点用于测量断路器触点的电压，
?KP 和KM - 连接电缆。

外形尺寸
?可变电阻电容器箱尺寸770 x 525 x 370，重量约52/48 公斤
?电源手提箱尺寸415 x 315 x 200，重量约15 公斤
?运输电缆手提箱尺寸415 x 315 x 220; 重量约一组电缆15 公斤

HSCB测试仪TWS-6000/TWS-3000的参数
电源电压	230 V ± 10% / 50 H z
电容器电池组的电压	高达8VDC
HSCB测试的电流	高达6000A/3000A
防护等级	IP20
服务工作温度范围	+5°C - + 40°C
功耗	+5°C - + 40°C
电流测量精度	2.50%
